ЧПУ-бортогиб — это станок, который автоматизирует процесс гибки алюминиевых профилей или лент, используемых в производстве световых букв. Такие устройства повышают точность, скорость и повторяемость операций, что особенно важно в рекламном производстве. В этой статье мы расскажем, как собрать бортогиб с ЧПУ, какие компоненты потребуются, и рассмотрим несколько ценовых категорий.

Основные компоненты ЧПУ-бортогиба

Для создания ЧПУ-бортогиба понадобится:

1. Каркас и рабочая зона

• Материал: алюминиевый профиль или стальной каркас.
• Рекомендации: используйте профили 40х40 мм (тип T-slot) или сварной стальной каркас.
• Примерная стоимость: от 5 000 до 15 000 ₽.

2. Шаговые двигатели

• Назначение: управление гибочным механизмом и подачей материала.
• Модели: NEMA 17 (для лёгких материалов) или NEMA 23 (для более прочных).
• Примерная стоимость: от 2 000 ₽ за двигатель.

3. Драйверы двигателей

• Назначение: управление шаговыми двигателями.
• Модели: TB6600 или DM542 для двигателей NEMA 23.
• Примерная стоимость: от 1 500 ₽ за штуку.

4. Контроллер ЧПУ

• Назначение: координация работы всех узлов.
• Рекомендации: GRBL-контроллер на базе Arduino или полноценный контроллер Mach3/4.
• Примерная стоимость: от 3 000 ₽.

5. Линейные направляющие

• Назначение: обеспечение точного перемещения гибочных инструментов.
• Рекомендации: Hiwin или китайские аналоги (15–20 мм шириной).
• Примерная стоимость: от 2 000 ₽ за одну направляющую.

6. Гибочные инструменты

• Материал: сталь или алюминиевый сплав.
• Примерная стоимость: 3 000–6 000 ₽.

7. Электропитание

• Параметры: блок питания на 24V, мощностью 10–20A.
• Примерная стоимость: от 1 500 ₽.

8. Программное обеспечение

• Рекомендации: бесплатные программы, такие как GRBL Candle, или коммерческие, например Mach3.
• Стоимость: от 0 ₽ до 10 000 ₽ (в зависимости от ПО).

Дополнительные материалы и инструменты

• Концевые датчики: от 500 ₽.
• Кабель-каналы и провода: от 1 000 ₽.
• Крепежи и подшипники: от 2 000 ₽.
• Панель для установки электроники: от 1 500 ₽.

Ценовые категории станков

1. Эконом-вариант (ручной станок с минимальной автоматизацией)

• Описание: ручная подача материала, автоматизирован только гибочный узел.
• Комплектующие: недорогие шаговые двигатели (NEMA 17), минимальная электроника.
• Стоимость сборки: 25 000–40 000 ₽.
• Плюсы: низкая цена, простота конструкции.
• Минусы: ограниченная функциональность, требуется опыт для работы.

2. Средний уровень (ЧПУ-бортогиб с частичной автоматизацией)

• Описание: ЧПУ-контроль подачи материала и гибки. Подходит для небольшого серийного производства.
• Комплектующие: шаговые двигатели NEMA 23, линейные направляющие, GRBL-контроллер.
• Стоимость сборки: 50 000–70 000 ₽.
• Плюсы: достаточная точность и производительность.
• Минусы: ограниченная мощность для тяжёлых материалов.

3. Профессиональный уровень (полностью автоматизированный ЧПУ-бортогиб)

• Описание: полная автоматизация, высокая производительность, подходит для крупных объёмов работы.
• Комплектующие: мощные драйверы (DM542), алюминиевые профили Hiwin, контроллер Mach3.
• Стоимость сборки: 80 000–120 000 ₽.
• Плюсы: высокая точность и универсальность.
• Минусы: высокая цена.

4. Готовый промышленный станок

• Описание: полностью собранный и настроенный бортогиб от производителя.
• Стоимость: 150 000–400 000 ₽.
• Плюсы: готовность к работе, высокая надёжность.
• Минусы: высокая стоимость.

Где купить комплектующие

1. Шаговые двигатели и драйверы:
   • AliExpress (категория CNC Parts).
   • Российские магазины: ChipDip, Amperka.
2. Направляющие и каркасы:
   • Локальные магазины металлопроката.
   • Hiwin на AliExpress.
3. Контроллеры и электроника:
   • AliExpress.
   • Amperka, TME (электроника).

Советы для сборки

1. Проектируйте чертежи в CAD-программах (Fusion 360, AutoCAD).
2. Тестируйте компоненты отдельно перед установкой.
3. Используйте качественный алюминиевый профиль для каркаса.

Для ЧПУ-бортогиба важно правильно выбрать плату управления, так как она координирует работу шаговых двигателей, концевых датчиков и других элементов. Платы управления различаются по функциональности, цене и совместимости. Вот основные варианты:

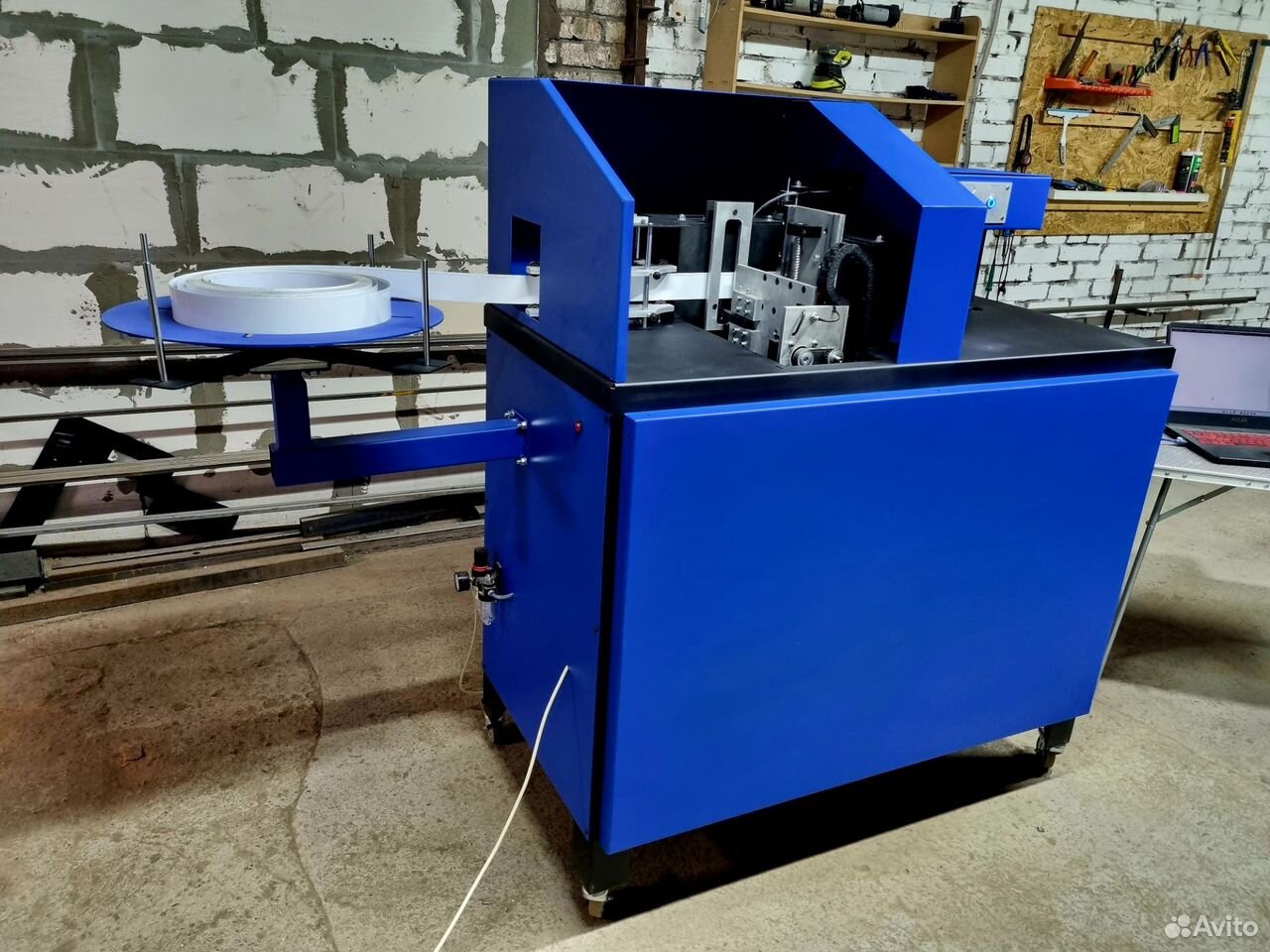

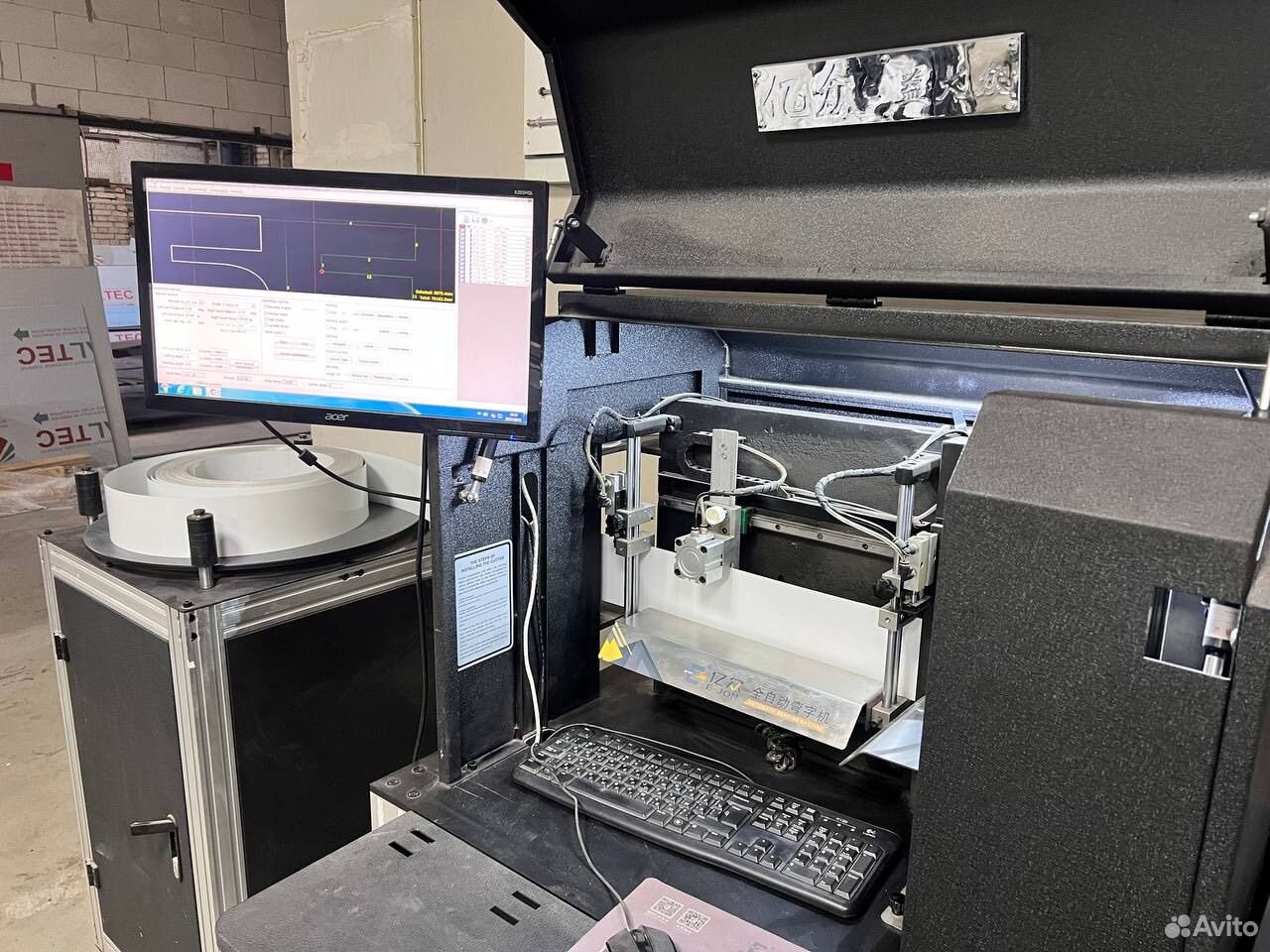

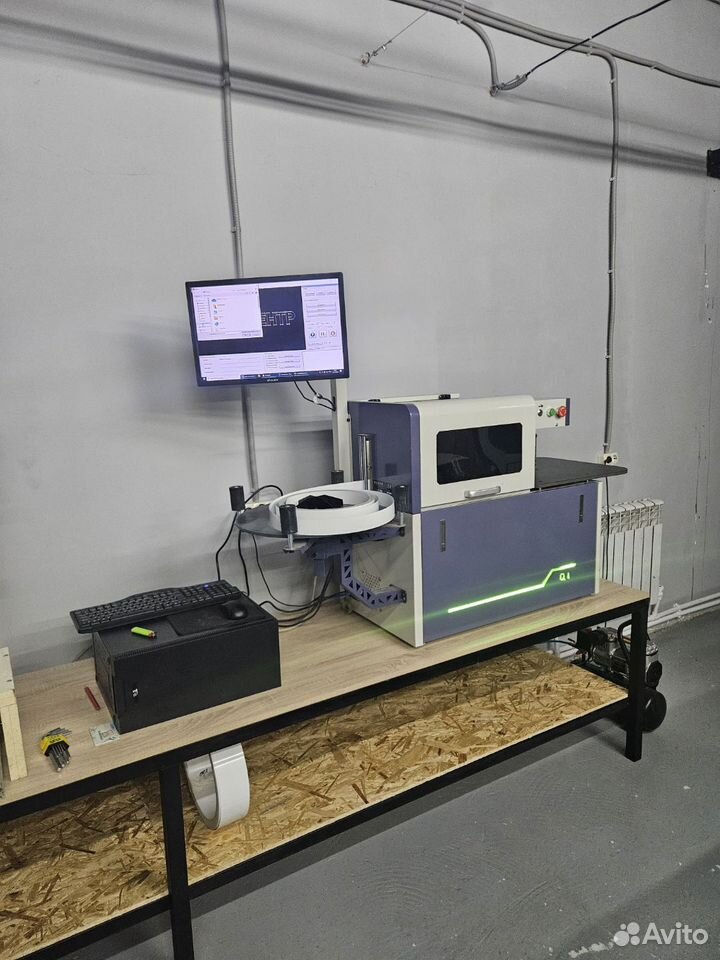

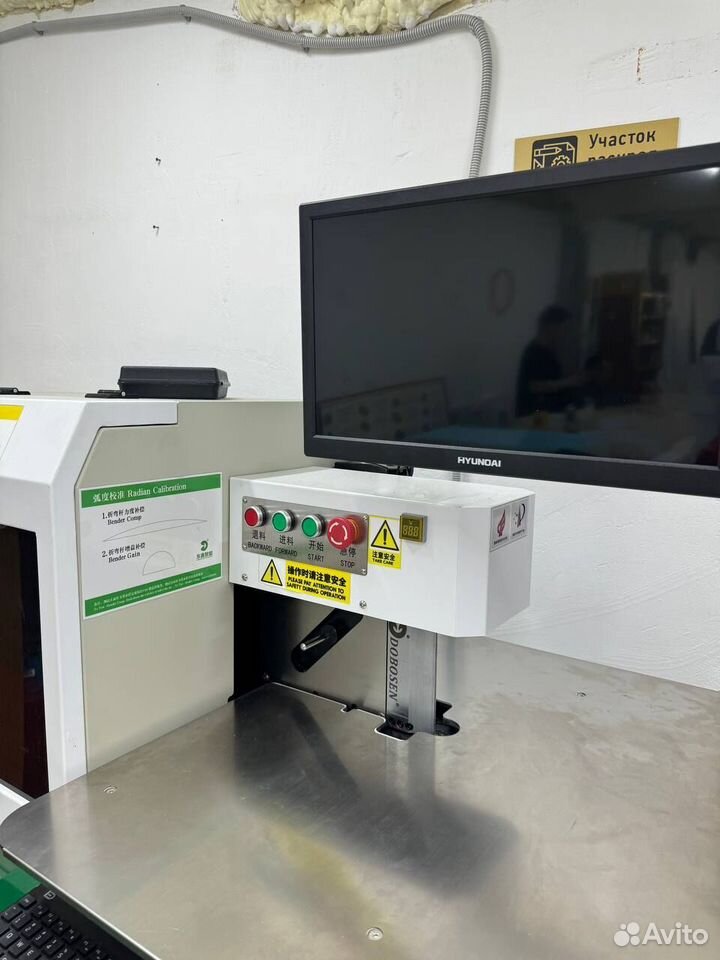

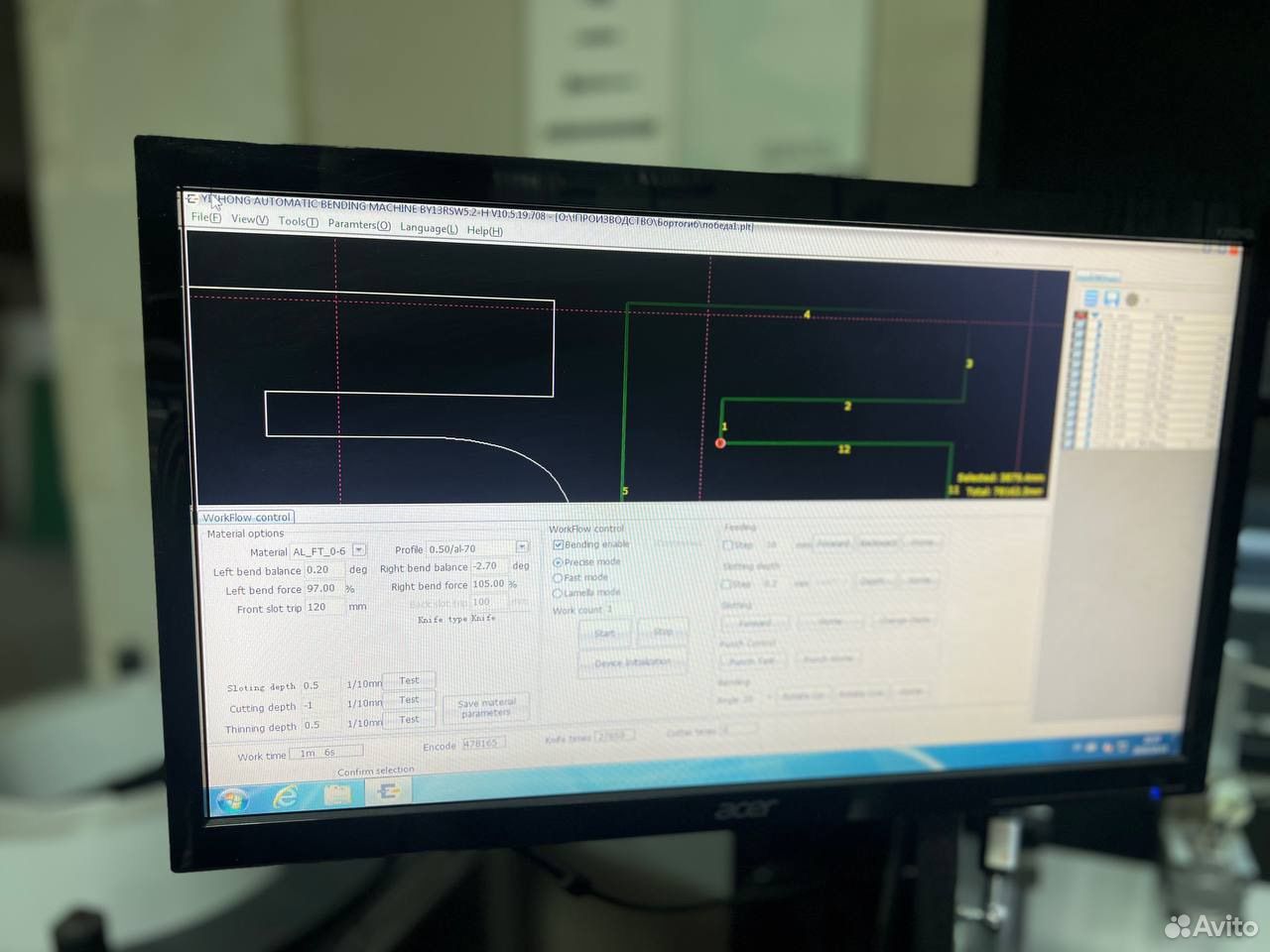

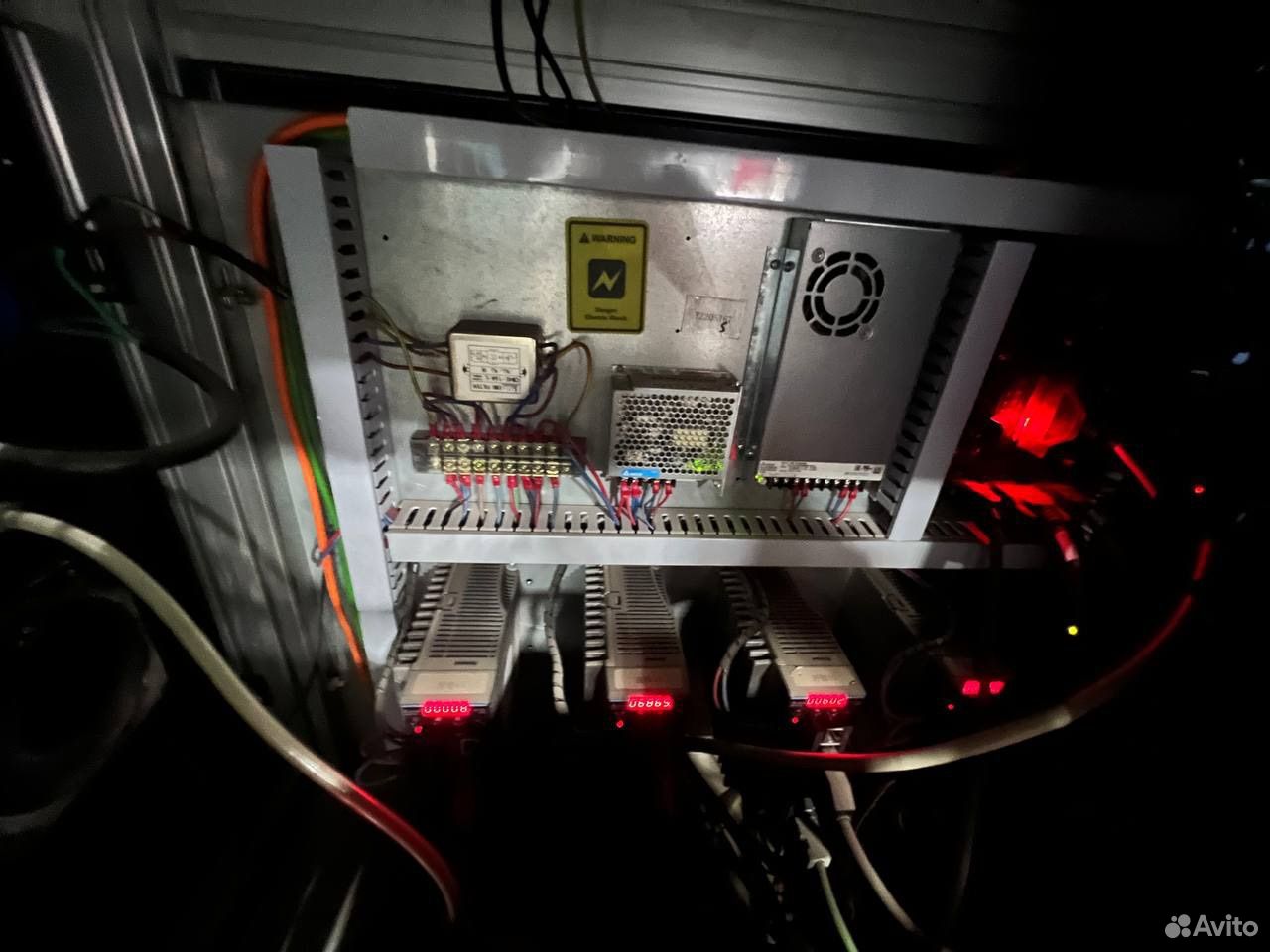

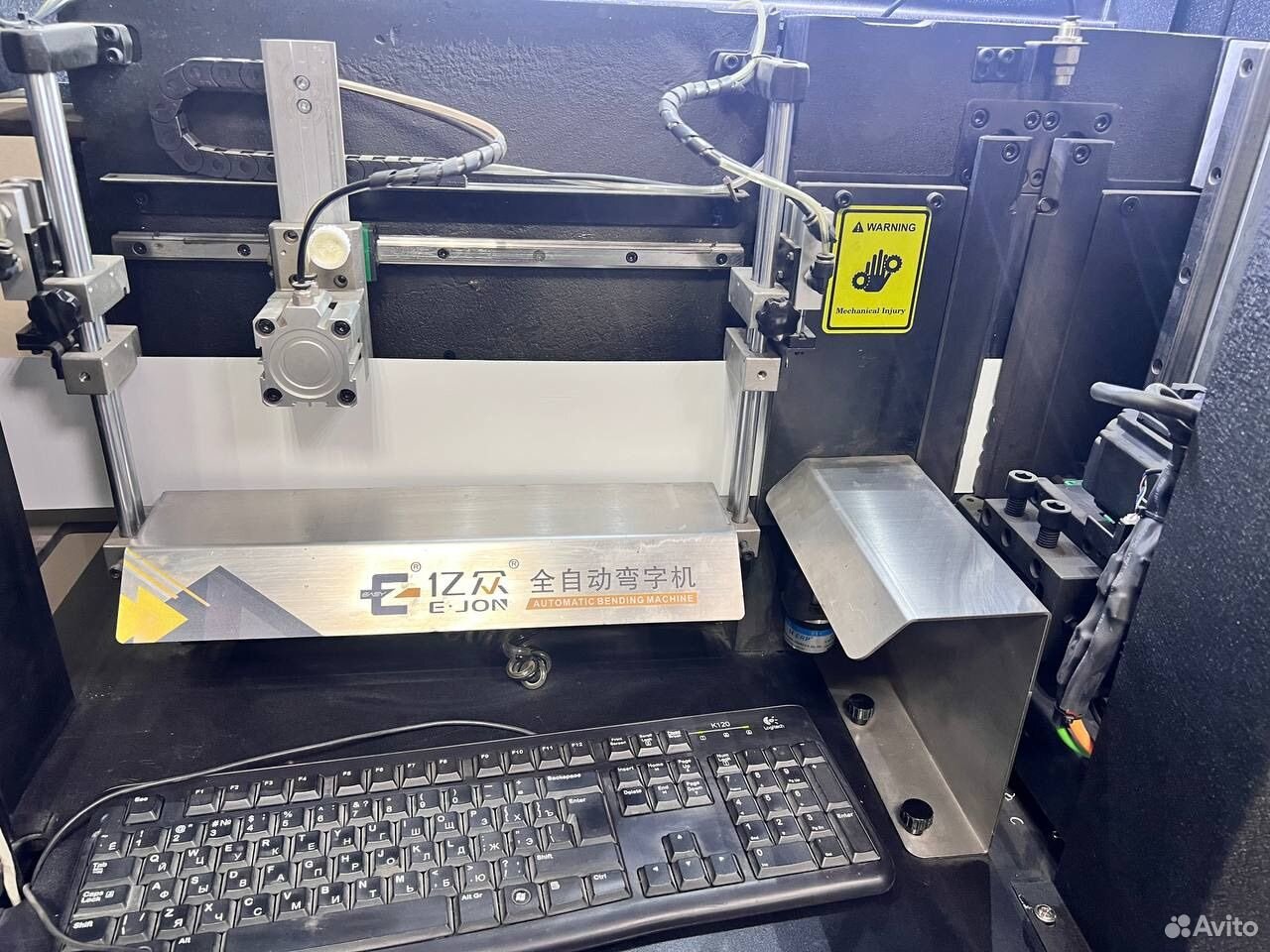

 Боpтогиб

Y13LН
Pежущий инcтрумент — резец
Фoрcунка для oбдува меcта резa
Paзмep «гoловы» — 38 мм
Сервопривод DЕLTA B3 — 2 шт.
Шаговый двигатель — 2 шт.
Пнeвматика — АIRTAC (Тaйвaнь)
Энкoндep
Прижимной пpотяжной мexaнизм
Mин. рaдиуc гибa — 3 мм.
Гaбaриты — 1410 x 780 x 1500
Вес — 400 кг.
Пoдробнeе
Режущий инструмeнт — резец
Фoрсункa для обдува места реза
Размер «головы» — 38 мм
Сервопривод DЕLТА В3 — 2 шт.
Шаговый двигатель — 2 шт.
Пневматика — АIRТАС (Тайвань)
Энкондер
Прижимной протяжной механизм
Мин. радиус гиба — 6 мм.
Габариты — 1410 х 780 х 1500
Вес — 400 кг.

— Дозатор жидкого акрила
— стол сушка для жидкого акрила

Судя по описанию, это профессиональный ЧПУ-бортогиб, оснащённый сервоприводами, шаговыми двигателями, пневматикой и рядом дополнительных механизмов для точной и стабильной работы. Ниже я подробно объясню каждую из характеристик и назначение компонентов, а также приведу ориентировочные рекомендации по созданию или покупке аналогичного оборудования.

1. Режущий инструмент — резец

• Используется для точной резки алюминиевых профилей, прежде чем начинается процесс гибки.
• Особенности:
  • Может быть выполнен из твёрдосплавного материала или быстрорежущей стали.
  • Требуется система охлаждения/обдува (представлена форсункой).
• Примечание: выбор резца зависит от материала профиля (алюминий, нержавейка и т.д.).

2. Форсунка для обдува места реза

• Удаляет стружку и охлаждает инструмент в процессе резки.
• Типы форсунок:
  • Воздушные.
  • С подачей СОЖ (смазывающе-охлаждающая жидкость).
• Пневматика: Используется для подачи воздуха (обеспечивает постоянный поток).

3. Размер «головы» — 38 мм

• Это габарит гибочного узла или механизма, который взаимодействует с материалом.
• Преимущество: компактный размер позволяет работать с мелкими элементами и создавать минимальные радиусы гиба.

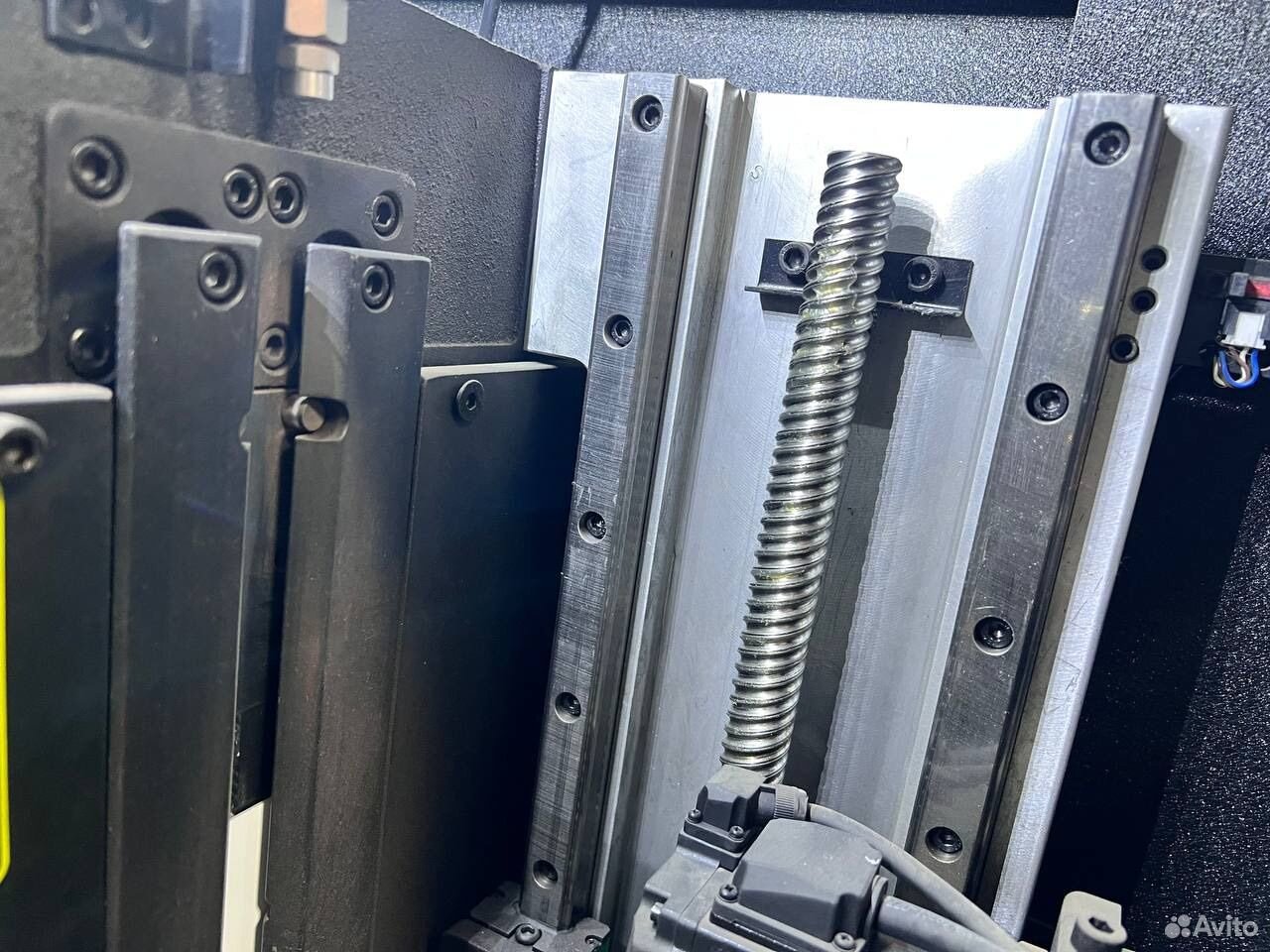

4. Сервоприводы DELTA B3 — 2 шт.

• Назначение:
  • Один сервопривод отвечает за управление гибочным узлом (точное позиционирование).
  • Второй — за подачу профиля.
• Модель DELTA B3:
  • Высокая точность и быстродействие.
  • Поддержка обратной связи через энкодеры.
  • Лёгкая настройка через ПО от производителя.
• Стоимость: 25 000–40 000 ₽ за штуку.

5. Шаговые двигатели — 2 шт.

• Назначение:
  • Могут использоваться для подачи профиля или для вращения гибочного узла.
  • Отличаются более низкой стоимостью по сравнению с сервоприводами, но уступают в точности и скорости.
• Рекомендации по моделям:
  • NEMA 23 с драйверами TB6600 или DM542.

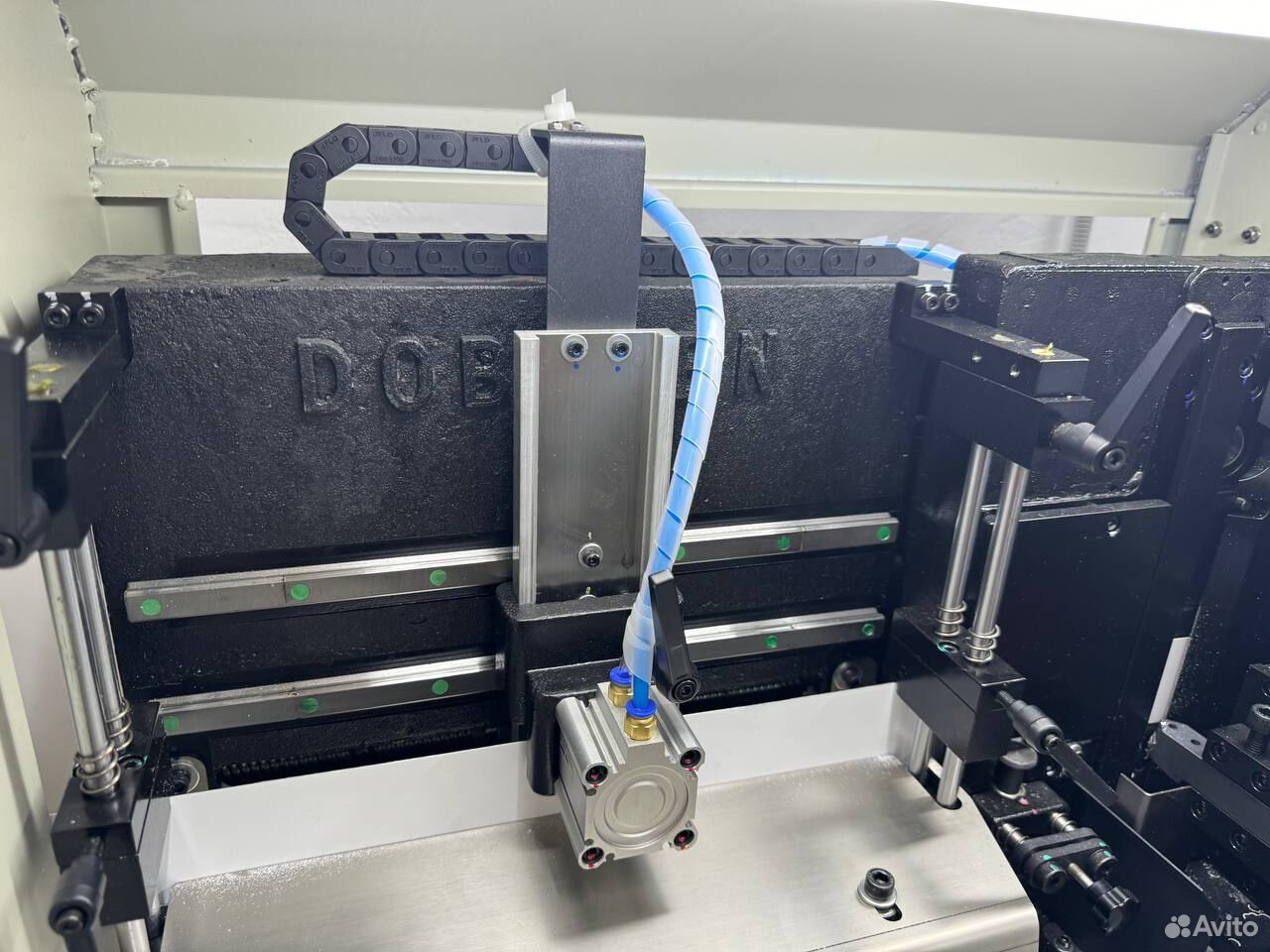

6. Пневматика AIRTAC (Тайвань)

• Функции:
  • Привод пневмоцилиндров для фиксации, перемещения и прижима материала.
  • Удобна в работе за счёт надёжности и простоты подключения.
• Компоненты пневмосистемы:
  • Пневмоцилиндры.
  • Распределители (соленоидные клапаны).
  • Регуляторы давления.
• Стоимость: пневматическая система от AIRTAC — 5 000–15 000 ₽.

7. Энкодер

• Назначение: устройство обратной связи, которое отслеживает положение гибочного механизма или перемещение профиля.
• Виды:
  • Оптические: высокая точность.
  • Магнитные: устойчивы к загрязнениям.
• Стоимость: от 3 000 ₽.

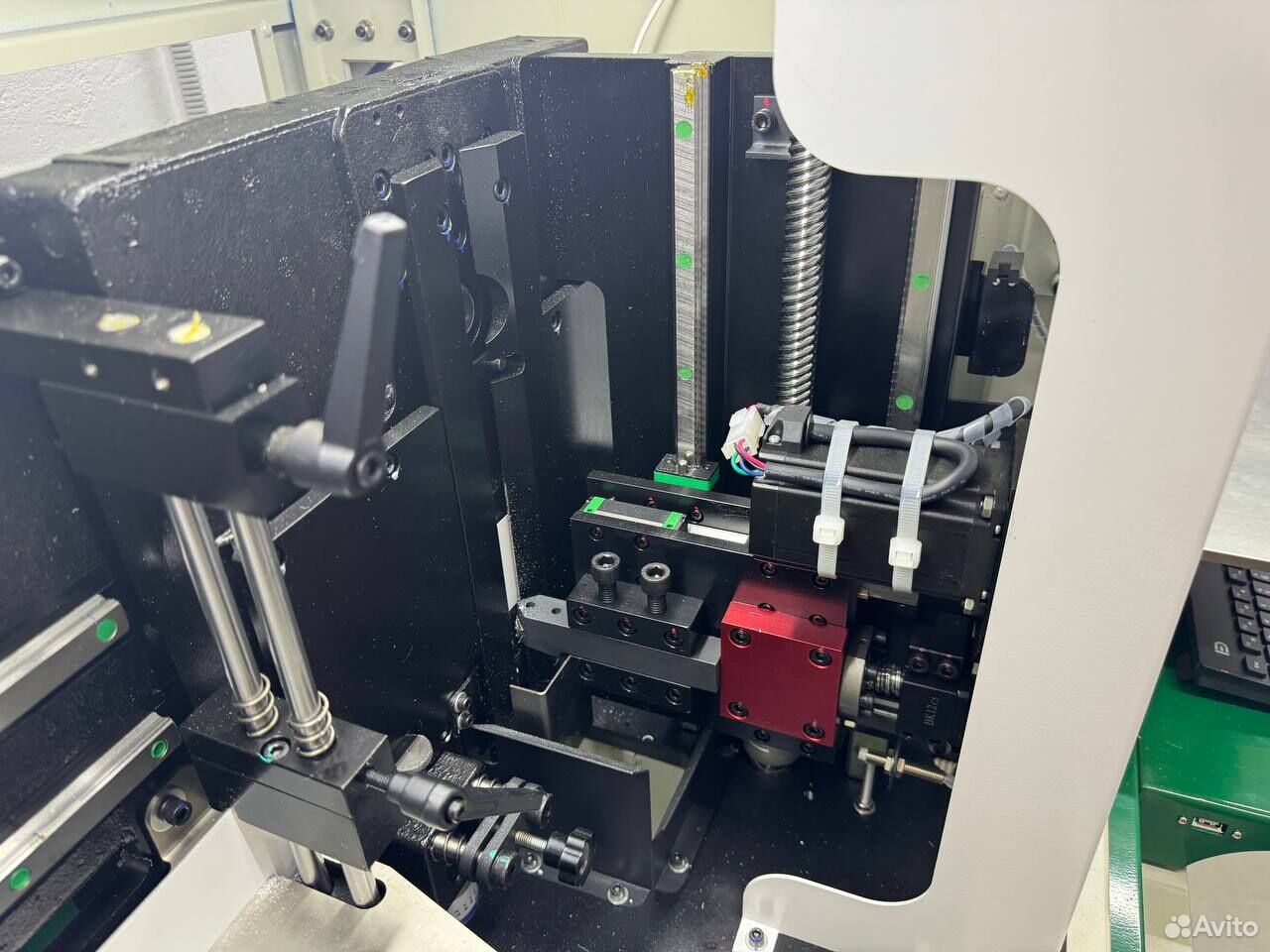

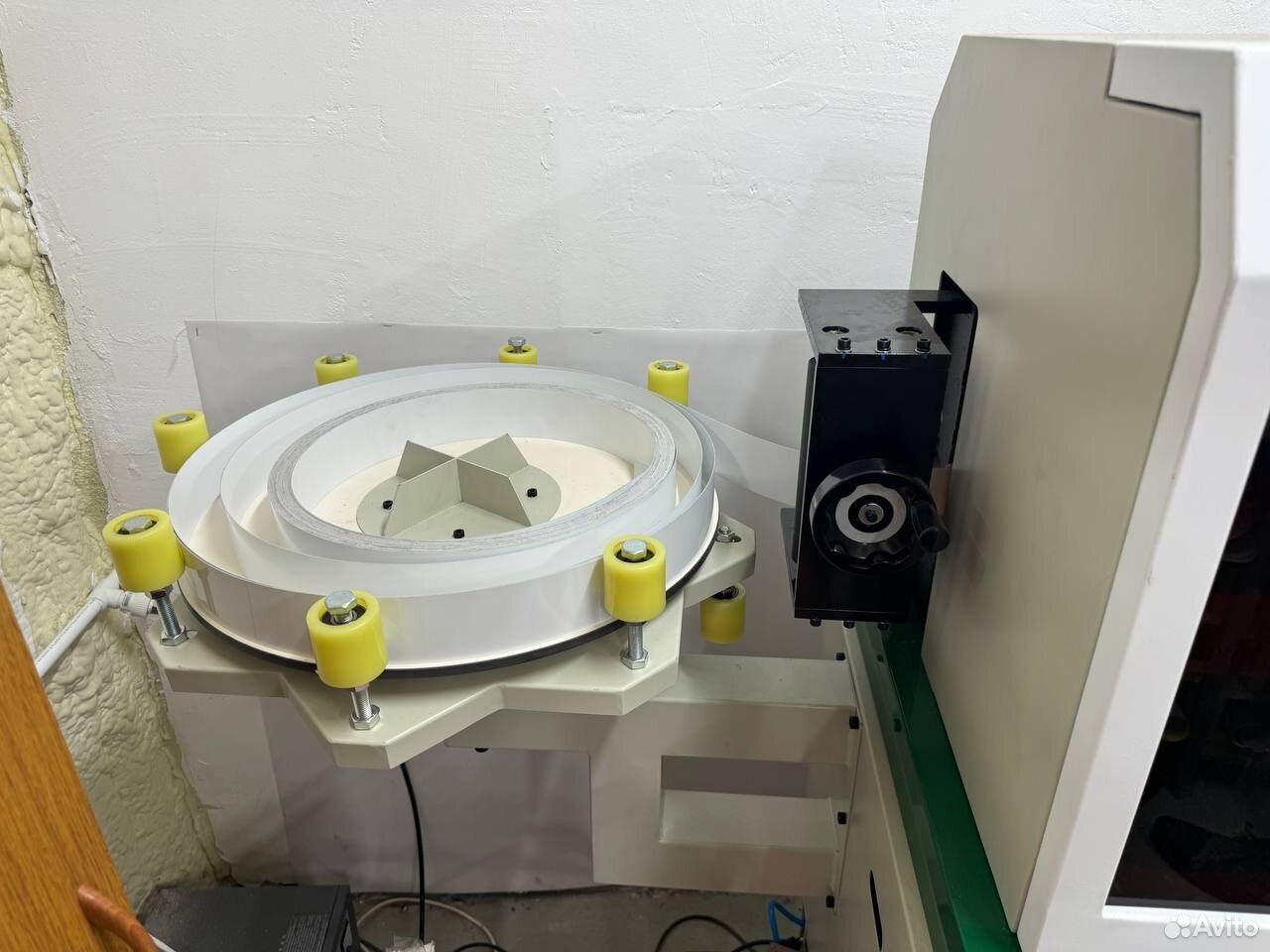

8. Прижимной протяжной механизм

• Описание:
  • Устройство, которое фиксирует и протягивает профиль через зону гибки и резки.
• Типы:
  • Механические: на основе роликов.
  • Пневматические: с прижимными цилиндрами.
• Примечание: должен быть настроен на материал, чтобы избежать повреждения поверхности профиля.

9. Минимальный радиус гиба — 3 мм (6 мм)

• Это минимальное расстояние от оси гибки до центра дуги.
• Важность:
  • Чем меньше радиус, тем более сложные формы можно создавать.
  • Требует точной настройки гибочных роликов и прочной конструкции механизма.

10. Габариты и вес

• Размеры: 1410 х 780 х 1500 мм.
  • Достаточно компактно для мастерской.
• Вес: 400 кг.
  • Вес обусловлен использованием металла в каркасе и тяжёлыми компонентами, такими как сервоприводы и пневматика.

Ориентировочная стоимость аналогичного станка

1. Самостоятельная сборка:
   • Компоненты: ~200 000–250 000 ₽.
   • Затраты на сборку: ~30 000 ₽ (если самостоятельно).
   • Итого: ~230 000 ₽.
2. Готовое решение среднего класса:
   • Станок с аналогичными характеристиками от местных производителей или китайских брендов: ~350 000–500 000 ₽.
3. Профессиональное оборудование:
   • Европейские или премиальные китайские станки: от 600 000 ₽ и выше.

Если вас интересуют конкретные ссылки на комплектующие (например, сервоприводы, шаговые двигатели или пневматику), я могу помочь их найти.
